Před pár dny jsem do Katany pořídil z praktických i bezpečnostních důvodů rc soupravou ovládaný elektronický vypínač s indikací LED, který jsem použil na zapínání/vypínání napájení zapalování. Použít jde ale na zapínání/vypínání čehokoli, osvětlení modelu, zvukového modulu …

K vypínači. Jde o tištěný spoj o rozměrech o málo větších než korunová mince, osazený relátkem a několika součástkami, vyvedenou LED na cca 20cm, kablíku, vývodem do přijímače a průběžným kabelem, který vypínač zapíná/vypíná.

RC soupravou ovládaný elektronický vypínač

Zapojení do Katany bylo otázkou chvilky. Odzkoušel jsem jej, funguje parádně, takže mohu při létání nebo ladění motoru mít elektronický vypínač od E-Poweru zapnutý a vypínačem na vysílači si zapínat a zapínat zapalování podle potřeby. Pokud by se za letu něco přihodilo, mohu v podstatě okamžitě motor vypnout a zabránit tak alespoň části škod.


Za 150 korun, které za vypínač výrobce, p. Růžička, chce je velmi solidní cena.


Provedení se rozrostlo na celkem tři provedení – dvě jsou určena k zapnutí či vypnutí elektronického (tedy napájeného ze zdroje) zapalování. Obě provedení mají stejné funkce i zhruba stejnou velikost. Liší se spínacím prvkem – u jednoho relé, u druhého mosfet.


Třetí provedení je určeno pro vypnutí magnetového zapalování.


Všechny typy jsou mechanicky řešeny jako poměrně drobný modulek ve smršťovací bužírce s vyvedenými kablíky s konektory. LED dioda (svit indikuje “zapalování zapnuto” je vyvedena rovněž na kablíku, aby se dala umístit viditelně vně modelu.


Všechna tři provedení umožňují povelem z vysílače zapalování zapnout a vypnout a u všech jsou obvody přijímače a zapalování galvanicky odděleny. U všech dále platí, že motor nelze nastartovat bez zapnuté soupravy a také že v případě poruchy napájení přijímače (vybití zdroje a pod.) se vypne i zapalování.

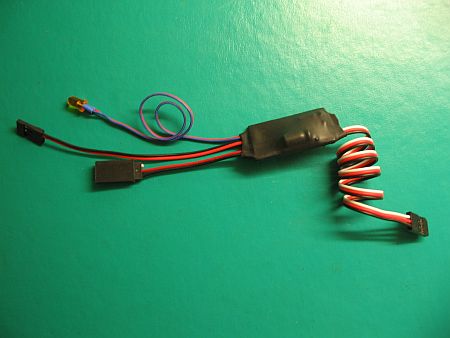

Na přiložené fotce je současné provedení spínače s mosfet tranzistorem.


Kontakt na výrobce: p. Jaroslav Růžička, tel: 736 737 351, email: ruzicka.jarda1@seznam.cz


Pan Růžička vyrábí ještě hromadu jiných zajímavých modelářských udělátek za velmi solidní ceny.
